15 / 101
15

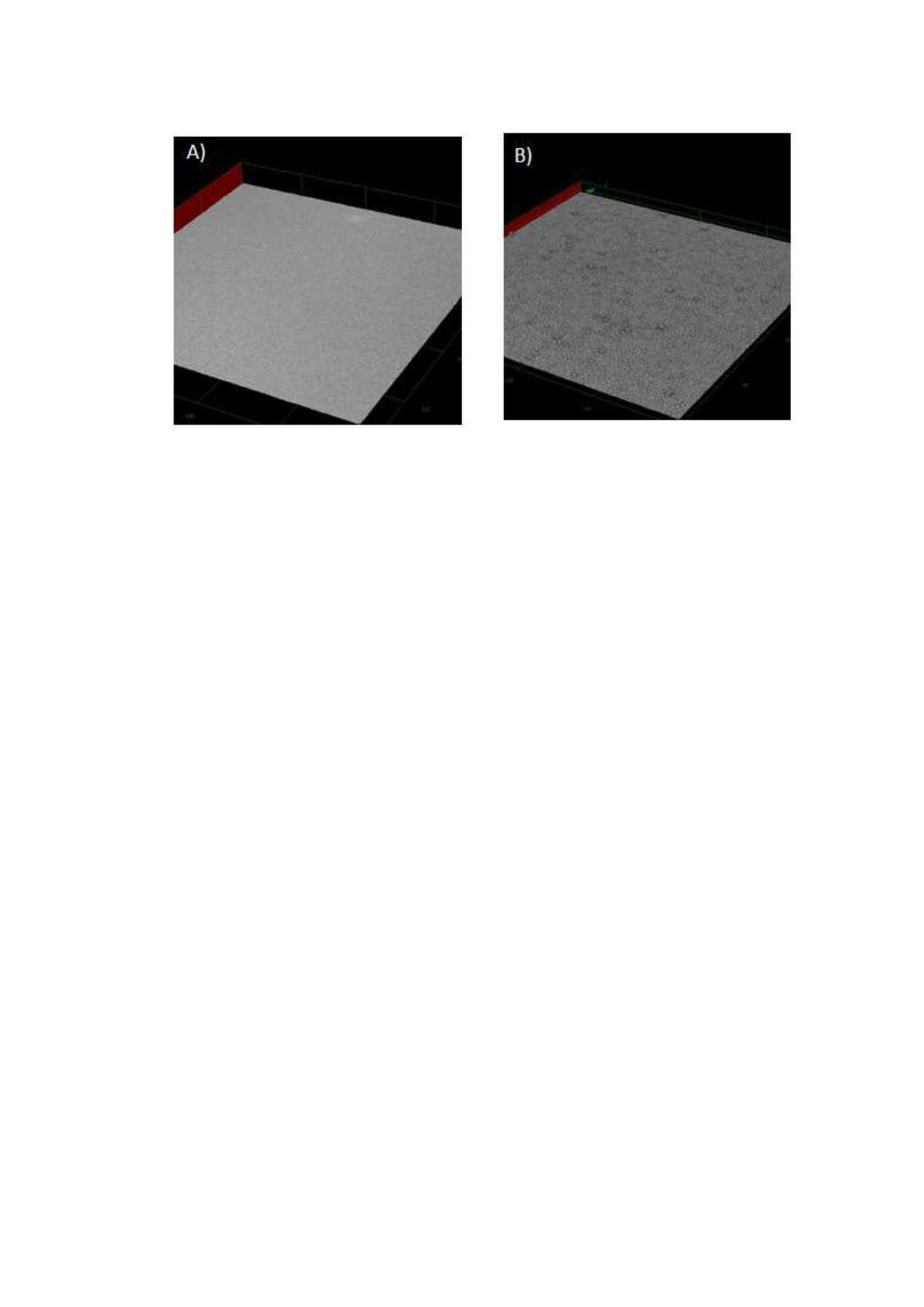

Figura 4 –
Micrografias 3D obtidas por microscopia confocal da morfologia da superfície de filmes de
ZnO:N 3% at. com aumento de (a) 216X e (b)1075X.
As análises das morfologias dos filmes de ZnO:N a 1,0, 2,0 e 3,0% at. por
microscopia Confocal revelaram, de um modo geral, que as amostras apresentam-se
sem trincas em toda a superfície. Observou-se também que toda a área possui um
aspecto regular indicando a homogeneidade das amostras. Pode-se notar que com
o aumento da quantidade de dopante, os filmes apresentaram uma quantidade
maior de partículas de óxido não dissolvidas totalmente, colaborando para a
formação de partículas salinas espalhadas pelas superfícies. Isto indica que a
utilização de concentrações menores de dopante melhora o aspecto das amostras e
parece influenciar positivamente na uniformidade da superfície das mesmas.
O gráfico da figura 5 apresenta os valores da espessura para todos os filmes
de ZnO:N em função das diferentes
concentrações de N. Observa-se que a variação
do parâmetro concentração de dopante não influenciou significativamente nas
espessuras dos filmes. Com a utilização da barra de erro, nota-se que os valores
podem variar de 1,75 até 3,0 μm, com um valor médio das medidas em torno de
2,50 μm. Esta espessura é suficiente para que a absorção da luz ocorra no primeiro
mícron da camada do filme, possibilitando assim que não haja transmissão para
outras camadas da célula.
